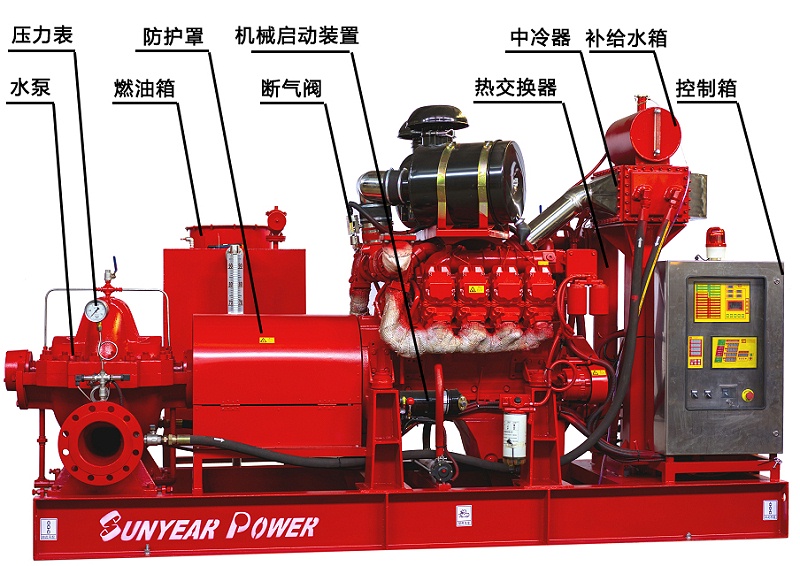

柴油機泵組的設計是一臺整體撬裝設備,其中燃油箱有分體式和內置機座油箱供選擇。上圖 中標示的是一些主要的部件,這是一臺標準柴油機消防泵機組的構造圖。
未標示主要部件如下:
1.柴油機
柴油機是設備的動力之源,是特為柴油機水泵的匹配設計制造的,性能安全可靠。柴油機屬于消防專用發動機。配套包括筒形空氣濾清器,部分柴油機型號裝有之渦輪增壓器、空氣中冷器,調速控制有恒速型、數字恒速型、數字定壓型等。
2.直流電源
柴油機工作電源是24V負極接地的直流電源。該系統包括起動電機、蓄電池和電池架、交流發電充電機、市電充電器、手磁一體直流接觸器等。
3.減震器(若需要時提供 )
機組減震器,這是專為減少柴油機泵機組在啟動或停機前的大幅度震動傳達至基礎而設的,這些減震器安裝在底架上。
